移动式专业类

全方位移动照明灯塔

移动式专业类

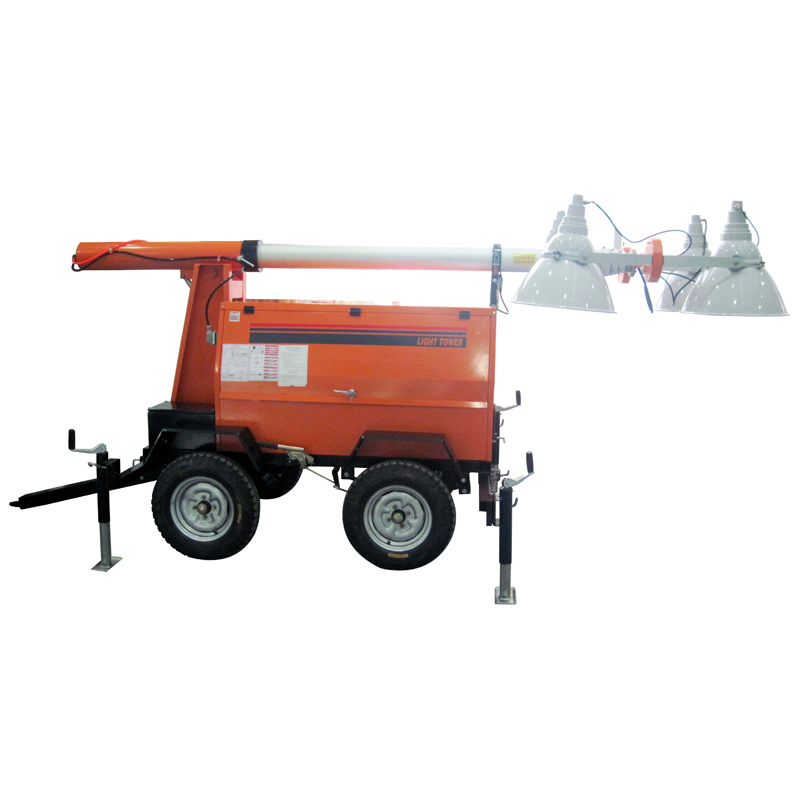

  • 全方位移动照明灯塔  型号:HZL9900


           本公司为了满足石化,铁路、电力、公安等企事业单位以及各种大型施工作业、矿山作业、维护抢修、事故处理和抢险救灾等工作现场对大面积、高亮度照明的需要,特研制开发生产了移动照明灯塔,可在各种恶劣务件下工正常工作。


           独特的椭圆形灯罩设计使光线能直线射出,为工地提供最佳的照明效果。不需任何工具,每盏灯均可独立调校。快速的电源连接为运输前的准备更简易的拆卸。可360度旋转的主桅杆允许在升高后,根据不同需要,对光线进行调节。紧凑、加强型的灯塔提供非凡的照明,加的设计,使运输变得轻松容易。强型及拖车式的灯塔特点是紧凑及轻巧
       附加优点:
         +加大的油箱允许机器可连续68小时不停作业。
         +机器主体外壳带上锁功能,并经粉末涂料处理,能全天候保护主体内的所有软件。主桅杆及灯罩是经镀锌处理,提供卓越的防腐蚀效果。
         +机器本身带四个经镀锌处理的千斤顶支撑架,不管在高低不平的工地、抑或强风下,亦能提供可靠及平衡的支持。
         +独立的发动机控制平台为保护发动机提供全面的检测,为日常养护带来极大方便。
         +可靠的1500转/分钟柴油发动机增加工作寿命,甚至在寒冷天气下,启动依然轻松。发动机的副加油箱为114L ,等低油量及冷却液温度过高的情况下自动关闭发动机,从而确保发动机不受损坏。
         +配置齐全的托架适合高速公路上使用,并提供组合式枢轴销/球形栓,13寸轮胎,4个千斤顶支撑架等等。

    额定电压 AC220V
    光源类型 碘钨灯、金卤灯
    灯泡 灯头功率 4x1000W
    发电机组额定输出电压 AC220V
    发电机 可根据客户需要配置
    最大拖行速度 60km/h
    最大抗风等级 8级
    最大升降高度 9.6米
    防护等级 IP65
    外形尺寸 根据配置而定
    重量 根据配置而定


           1、安装U型支架
             打开车体侧门,拆除车体尾部安装位置上的内六角螺钉。将U型支架竖立在车体尾部的安装位置,U型支架的定位销位于左侧。用内六角螺钉将U型支架固定在车体尾部。
           2、安装拖杆
             用支撑物将车体前部顶起,然后打开车体侧门。用扳手将车体内部固定L型支架的螺栓拧下,然后抽出L型支架。将拖杆插入车体,用螺栓固定在车体内部,随后放下前支撑脚,调节支撑脚到合适高度,然后插上固定销。将车厢内部的锁链取出,挂在车厢底部两端的铁环上,随后用锁链钩住拖杆的挂钩;最后移出支撑物。
           3、安装后支撑脚
             拔掉车厢尾部两侧固定后支撑脚的插销,拔出支撑脚到合适位置,然后插上固定销。摇动摇杆调整后支撑脚高度,使车轮离地,车体重量落在支撑脚上。
           4、安装灯塔升降杆
            将灯塔升降杆抬到车体顶部,放置到U型支架内,保证U型支架内的插销插入升降杆上的定位孔。将升降杆上的六芯电缆、四芯电缆分别通过车体上的大、小葛兰接头引入车体,并按照图示将电缆线接好,注意电缆线的一一对应关系;安装时注意上好填料,拧紧葛兰接头,保证密封效果。安装两根电缆线时,应注意在车体外面留有15-20CM的余量,以免升降杆升降时电缆线受力。
         5、安装钢丝绳
           取下车体前端滑轮上面的两个定位销和升降杆前端的滑轮和定位销。将车体内绞盘上的钢丝绳穿过车体底部滑轮位置的方孔,从滑轮下槽部位拉出,然后从升降杆前部取下的滑轮绕过,并将滑轮安装在升降杆的前端位置,再将钢丝绳拉回到车体底部滑轮的上部孔位并用销轴将钢丝绳固定。注意保证钢丝绳前端的夹头方向朝向,并保证处于夹紧状态,不可松动。安装升降杆前部滑轮的上方孔位的销轴,防止滑轮上钢丝绳脱落。
         6、安装灯头
           拧下升降杆顶部横梁固定灯头的螺栓;然后调节四个灯头的安装支架致水平位置。将四个灯头依次固定在横梁上。将四个灯头的输入电缆线接入升降杆顶部的接线盒中,按图示要求接好线;注意四个灯头的接线顺序。
        7、拉开所有的横杆直到定位梢自动插上,将支撑脚撑起使撑脚和地面牢牢接触以抗强风.

        注意:如果横杆没有完全展开或支撑脚没有牢牢接触地面,严禁升起灯杆,支撑脚受损或有缺陷顺要更换,地面软的,不平的,支撑脚要加硬质垫块以分散重量,如果风大就降低灯杆高度,灯杆杠翻倒可能导致严重伤害甚至死亡)
        8、松开杠杆支架上的螺栓,摇动拖杆上的绞盘机直到灯杆立直,随后将灯杆底端的安全插销锁紧
        9、起动投光灯,发电机,运行灯塔照明功能
          A 检查柴油机和机油位置和水箱水的位置,如果油箱是空的请排光油管内的空气。起动柴油机请参考操作手册
            注意:请查检是否接好所有地线,特别安全措施,打地线杆,将地线牢固接到杆和车架上
          B 起动柴油机前,确保空开在OFF(关)的位置将电门锁打到起动位置,控制器通电,按控制器上的起动按控就可以起动柴油机,直到柴油机动行平稳
          C 将主断路器(灯具的总控制开关)按到ON(开)的位置
          D 将全部的断路器(灯具的控制开关)分别按到ON(开)的位置,直到所有的灯都亮。灯具的起动时间约5-10分钟,为气体放电灯金卤灯。
       10、关闭灯塔照明功能,停下柴油机,降下灯塔
          A 关闭每台灯对应的断路器(灯具的控制开关)到OFF(关)的位置,再将总主断路器(灯具的总控制开关)打到OFF(关)的位置
          B 按控制器上 STOP(停),停下柴油机
            注意:如果任一断路器(灯具的的控制开关)处在ON(开)的位置,不要停下柴油发电机
          C 将灯杆上的绞盘机返回旋转,灯杆回收
          D 松开安全锁,交反向摇动拖杆上的绞盘机,灯杆缓慢倒下,并平稳慢倒下放在灯杆支架上,并插上螺栓。
           注意:灯杆放在支架上后要检查固定插销是否插到灯杆上,以防灯杆移动
        11、移动灯塔
            灯可以挂在车后移动,或拿下横杆放在箱内移动,确保前头拖杆锁紧,将横杆和支撑脚完全收回直到定位销自动锁上
            注意:至少等灯灭后十五分钟再移动灯塔,如果灯处在炽热情况下移动灯塔可能造成灯泡的破裂
           1、调节三个支撑脚高度,使水平仪水滴至中间位置。
           2、给发电机组加注燃油、机油按照发电机组说明书要求加注燃油、机油。
           3、启动发电机组按照发电机组说明书启动发电机组。
              发电机组启动后必须将车体两个侧门打开,以利于空气对流。
           4、升起伸缩杆的检查工作根据照明要求,调整灯头照射角度;调节照射角度。
              取下车体前部的固定销。
              检查灯塔顶部13米的高度内没有任何障碍物。
              检查钢丝绳完好情况;检查所有的固定销、螺栓安全锁定。
              升降杆最大升起高度为9米。
           5、打开灯具,进行照明扳动控制面板上的四个照明开关,点燃灯具进行照明;灯泡启动时间约为10分钟;10分钟后灯泡完全启动。关闭灯具再次启动时,应等待20分钟左右,等灯泡完全冷却后,才能再次启动。
           6、关闭灯具使用完后,应首先关闭灯具。打开车体操作面板,关闭四盏灯具。
           7、降下伸缩杆。
              检查升降杆放倒方向,无人员活动。
              将固定升降杆的固定销取下。
              升降杆缓慢放倒。
              当升降杆杆放到位时。
              将车体尾端的固定销上好,防止移动时升降杆滑动。
           8、关闭发电机组
              关闭发电机组。
              关闭车体两个侧门。
           9、将车体连接到拖车
              将车体前端与拖车连接。
              收起三个支撑脚,并用锁销固定好。
              取出车厢内部的车灯连接线与拖车接好即可将灯塔拖到指定地点。

         注意 : 在操作之前,请仔细阅读说明书上的操作指示
         危险 : 严禁在电线附近升起灯塔,触到电线,可能导致严重的伤害甚至死亡

    维护保养
           ⑴、 每次使用前应进行灯具表面清洁;
           ⑵、 在每次使用时应检查机油;
           ⑶、 机油的更换应在首次使用1个月(或250小时后),今后每6个月应进行更换机油,更换过程如下∶
              1. 打开机油尺,旋开泄油螺钉,排出机油。热机下放油,可以放得更快、更彻底。
              2. 装好泄油螺钉并旋紧。
              3. 加注推荐机油至机油上限。
              4. 装好机油塞尺。请用肥皂和清水清洗双手。
           ⑷、 空气滤清器,在每次使用时应检查,每隔1个月或使用50小时后应清洗,若灰尘较多环境下使用应每隔1个月就应清洗,过程如下;
              1. 打开空滤器盖。检查空气滤芯是否干净和处于良好状态。
              2. 如果空滤芯脏了,拆下来并清洗,必要时应更换。用湿肥皂水或溶剂中清洗并挤干。
              3. 清洗完后,装回滤芯和空滤器盖。
       注意:
           拆下空滤器后请勿开机,否则灰尘等会通过化油器并进入发动机,从而加速发动机的磨损。
           ⑸、 滤油器杯每隔3个月清洗,过程如下;
              1. 将燃油阀打开至OFF位置,逆时针方向打开滤油杯,取下O型环及滤网。
              2. 用溶剂清洗滤油杯,滤网和O形环。
              3. 更换橡皮衬垫,然后旋紧滤油杯。
              4. 检查燃油滤清器是否肮脏或堵塞,如无法清洗,通过经销店更换燃油滤清器。
           ⑹、 火花塞每隔3个月清洗,每隔1年给予更换,清洗过程如下;
              1. 卸下火花塞帽。
              2. 卸下火花塞。
              3. 清理积碳。
              4. 测量火花塞间隙。
              5. 装好火花塞及火花塞帽。
           ⑺、 升降桅杆,每隔6个月清洗,若灰尘较多环境下使用应每隔1个月就应清洗。
    故障排除
           1.   发动机不起动
             首先检查油箱内是否有燃油?如没有,请添加燃油,
             检查发动机开关是否有接通?如没有,接通发动机开关。
             检查机油是否足够?如不够添加机油。
             检查火花塞是否良好?如不是,清理并调节火花塞并装回,必要时要更换火花塞。
             若还是不起动,则告知本公司。由本公司专业技术人员维修。
           2.   无电压输出
             首先检查交流断路器是否有接通?如没有,接通交流断路器。
             检查负载电器是否有故障。有故障,更换设备或维修。
             若还是无电压输出,则告知本公司。由本公司专业技术人员维修。
           3.   所有对灯塔非正常照明过程中,在操作灯塔或检查,维修时,均需停下发电机在测电路前要停下发电机
                换灯具前停下发电机
                换整流器停下发电机
                在维修电路问题前要特别注意以下问题:
                车架,横杆要良好接地线,假设所有导体都是热的,按系统单回路进行,一次操作一个步骤,断开整流器前,先断开主空开等30秒电容放电后,全面检查电线和连接
